標準のプラマードUなら、30分~40分で取り付けられます。

施工例:出窓にYKK AP製のプラマードを使用した二重窓の設置
プラマードUの下枠材を設置する様子

東京都青梅市に在住のIさまよりご依頼いただきました。出窓に二重窓を設置します。

目的は、遮音性能を高めるためです。二重窓を取り付けるスペースも十分ありました。ふかし枠を使わない標準タイプの施行になります。

このタイプの窓だけでしたら、だいたい30分~40分くらいで設置完了できます。

手順を施行写真つきで詳しく説明していきます。それでは、施工例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 青梅市 I邸
施工時間 30分/1窓
内容

全部で5窓に二重窓の設置。

サッシは、YKK AP製のプラマードUのミディアムオーク色を使用。ガラスは、日本板硝子製の真空ガラス「スペーシア」を使用。

施工手順

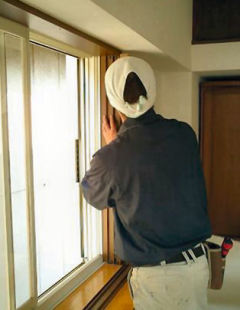

1. プラマードUの右側用の縦枠材を取り付けます。

01. 二重窓の縦枠を取り付けます。YKK AP製のプラマードUを使用します。

右側の縦枠材の取り付け位置を決めて、専用ネジで固定します。

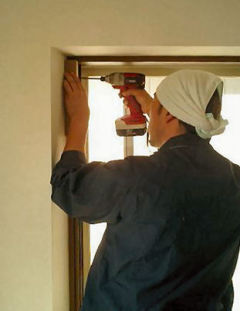

2. 同じように、プラマードUの左側用の縦枠材を取り付けます。

02. 同じように、プラマードUの左側用の縦枠材を取り付けます。同じようにプラマードUの左側用の縦枠材を取り付けます。

左右2本の縦枠の位置決めは重要になります。

ずれて取り付けないように細心の注意を払います。

3. プラマードUの下枠材を取り付けます。

03. プラマードUの下枠材を取り付けます。プラマードUの下枠材を取り付けます。

たわんでいないか、メジャーなどで確認します。

既存の窓レールと平行になるように、プラマードUの下枠を取り付けます。

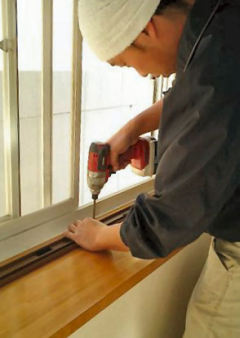

4. プラマードUの下枠材を専用のネジで固定します。

04. プラマードUの下枠材を専用のネジで固定します。プラマードUの下枠材を専用のネジで固定させます。

5. プラマードUの上枠材を差し込みます。

05. プラマードUの上枠材を差し込みます。プラマードUの上枠材を差し込みます。

写真をみてお分かりだと思いますが、この樹脂サッシはある程度しなります。

この"しなり"のお陰で隙間なく隅々まで枠レールが入り込みます。

ここがアルミサッシとの大きな違いです。

6. プラマードUの上枠材を専用のネジで固定します。

06. プラマードUの上枠材を専用のネジで固定します。プラマードUの上枠材を専用のネジで固定させます。

下枠と同じ要領で固定します。

7. 工場で組み立てたガラス戸をはめ込みます。

07. 工場で組み立てたガラス戸をはめ込みます。工場で組み立てたガラス戸をはめます。

ガラスは、日本板硝子製の真空ガラス、スペーシアを採用しました。

目的は、断熱・結露対策および遮音性能をアップさせるためです。

8. 最後に建て付け調整をして、完成になります。

08. 最後の調整をして完成です戸の閉まり具合いはどうか、鍵の掛かり具合はどうか、閉めた時小さな隙間が生まれてはいなか・・・、などを確認します。

これでYKK AP製のプラマードUと日本板硝子製のスペーシアを組合せた二重窓の完成です。
