結露対策のため、プラマードUに真空ガラスを組み込みます。

施工例:プラマードUを使用、引き違いタイプの二重窓の設置
プラマードUの縦枠材を取り付ける様子

東京都八王子市にお住まいのWさまより、ご依頼いただきました。

結露を軽減させるために、二重窓を設置します。

使用したサッシは、YKK AP製のプラマードUのホワイト色です。ガラスは、日本板硝子製の真空ガラス「スペーシアST」です。

それでは、手順を施行写真つきで詳しく解説していきます。

施工例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 八王子市 W邸
施工時間 30分/1窓あたり
内容

結露を防ぐために、二重窓を設置。

サッシは、YKK AP製のプラマードUのホワイト色。ガラスは、日本板硝子製の真空ガラス「スペーシアST」です。

施工手順

1. 現在の窓の状態です。

01. 現在の窓の状態です。こちらの窓に二重窓を取り付けます。

木枠の幅は10cmほどあります。

そのまま二重窓を取り付けられるため、標準タイプの施工になります。

使用するサッシは、YKK AP製のプラマードUのホワイト色になります。

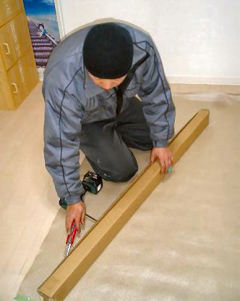

2. 二重窓の枠部材を準備します。

02. 二重窓の枠部材を準備します。二重窓の枠部材を準備します。

サッシメーカーからは、ガラス戸の部材、枠部材の2セットが送られてきます。

ガラス戸の部材は、窓工房の工場でガラスと組み立ててきます。

もちろんガラスはガラスメーカーから取り寄せておきます。

もうひとつの枠部材は、そのままお客様宅へ持参します。

3. プラマードUの右側の縦枠レールを取り付けます。

03. プラマードUの右側の縦枠レールを取り付けます。プラマードUの右側の縦枠レールから取り付けます。

4. プラマードUの左側の縦枠レールを取り付けます。

04. プラマードUの左側の縦枠レールを取り付けます。同じように、プラマードUの左側の縦枠レールを取り付けます。

5. プラマードUの下枠レールを取り付けます。

05. プラマードUの下枠レールを取り付けます。 プラマードUの下枠レールを取り付けます。

前後にしなって取り付けないよう確認しながらセットします。

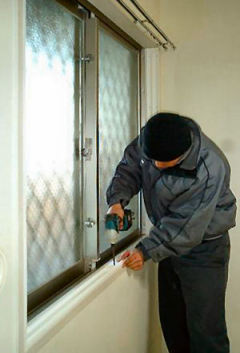

電気ドリルでネジを固定していきます。

6. プラマードUの上枠レールを取り付けます。

06. プラマードUの上枠レールを取り付けます。プラマードUの上枠レールを取り付けます。

レールは樹脂製です。ある程度なら枠部材をしならせることができます。

そのしなりを利用して押し込むようにはめていきます。

7. プラマードUの上枠レールを専用のネジで固定します。

07. プラマードUの上枠レールを専用のネジで固定します。 ひずみがないか、まっすぐになっているかを確認したあと、電気ドリルで専用ネジを打ち込み固定します。

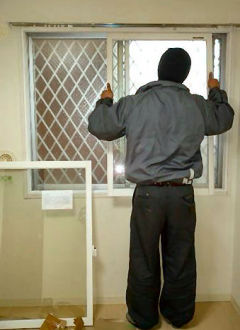

8. 新しいガラス戸を窓枠レールに吊り込みます。

08. 新しいガラス戸を窓枠レールに吊り込みます。 プラマードUのガラス戸を窓枠レールに吊り込みます。

ガラス戸は窓工房の工場であらかじめ組んできたものを持参しています。

使用したガラスは、日本板硝子製の真空ガラス「スペーシアST」です。

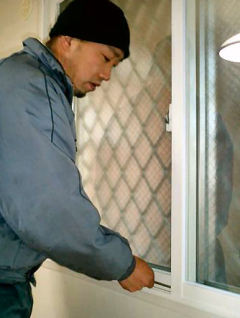

9. ガラス戸の建て付け調整をします。

09. ガラス戸の建て付け調整をします。ガラス戸の建て付け調整をします。

建て付け調整とは、ガラス戸を隙間なく閉まるようにすること、戸の動きをスムーズにすること、鍵の閉まり具合の調整のことをいいます。

10. 引き違いタイプの二重窓の取り付け完成です。

10. 引き違いタイプの二重窓の取り付け完成です。 引き違いタイプの二重窓の取り付け完成です。

サッシは、YKK AP製のプラマードUのホワイト色。ガラスは、日本板硝子製の真空ガラス「スペーシアST」です。
