ビル用サッシの開口部は14mmになっています。

施工例:ビル用サッシのガラスを真空ガラス「スペーシア」に交換
サッシ枠にスペーシアをはめ込む様子

東京都西多摩郡瑞穂町にお住まいのKさまより、ご依頼いただきました。日本板硝子製の真空ガラス「スペーシアST」への入れ替えです。

一般住宅のサッシの開口は9mmです。今回は、開口が14mmのビル用サッシでした。

このようなサッシでも、ガラスの周りに巻くグレチャンの厚さを調節することによって、6.2mmの真空ガラス「スペーシアST」に交換できます。

それでは、手順を施工写真つきで詳しく解説していきます。施行例のはじまり、はじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 西多摩郡 瑞穂町 K邸
施工時間 50分/1窓
内容

開口14mmのビル用サッシのガラス交換。

使用したのは、日本板硝子製の真空ガラス「スペーシアST」、6.2mmタイプです。

施工手順

1. まずはガラス戸を取り外します。

01. まずはガラス戸を取り外します。まずはガラス戸を取り外します。

ガラス専用の吸盤を使って外すこともあります。外しやすいからですね。

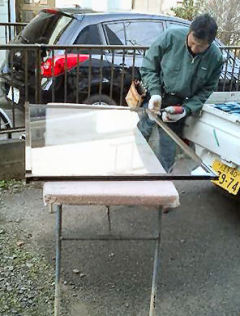

2. 外したガラス戸を台に載せて、アルミ枠を外します。

02. 外したガラス戸を台に載せて、アルミ枠を外します。外したガラス戸を台の上に載せて、アルミ枠を外します。

アルミ枠の四隅のネジの一部を取り外し、アルミ枠とガラスをばらします。

3. 真空ガラス「スペーシアST」にアルミ枠をはめ込みます。

03. 真空ガラス「スペーシア」にアルミ枠をはめ込みます。今までのガラスを取り外し、真空ガラス「スペーシアST」に組み替えます。

今回の窓はビル用サッシで、サッシ開口が14mmほどあります。一般住宅は、サッシの開口が9mmです。

ガラスの淵に14mm用のグレチャンが巻いてあるので、そこにアルミ枠をはめ込みます。

4. 角材でアルミ枠を叩いて、奥まではめ込みます。

04. 角材でアルミ枠を叩いて、奥まではめ込みます。角材などでアルミ枠を叩いて、奥まではめ込みます。

5. アルミ枠のネジを固定していきます。

05. アルミ枠のネジを固定していきます。上部のアルミ枠も真空ガラス「スペーシアST」にはめ込みます。

その後、外したネジを元通りに留めなおします。

6. 組み替えたガラス戸を窓枠に吊り込みます。

06. 組み替えたガラス戸を窓枠に吊り込みます。真空ガラス「スペーシアST」に組み替えたガラス戸を、窓枠に吊り込みます。

7. 鍵を調整します。

07. 鍵を調整します。真空ガラス「スペーシアST」に入れ替えるときに、鍵の掛かり具合いも調整します。

真空ガラス「スペーシアST」自体に防音効果があります。

戸の隙間を少なくすることにより、更なる防音効果も期待できます。

そのため、鍵は多少きつめにかかるぐらいが調度よいです。

ただし、生活する方が不便になっては意味がありません。それぞれのお客さまに合わせて臨機応変に対応しています。

8. ガラス戸の建て付け調整をして、完成です。

08. ガラス戸の建て付け調整をして、完成です。ガラス戸の建て付け調整をします。

スムーズに動くか、閉めたときに隙間は空かないかを確認します。

これで、真空ガラス「スペーシアST」への入れ替え完了になります。

ビル用サッシが使われていたため、サッシ開口が14mmほどありました。

一般住宅のサッシは9mmなので、5mm広くなります。それサイズに対応したグレチャンを使用しました。
