夏の西日対策にもなるスペーシアESを採用

マンション7階にて、日本板硝子製のスペーシアESに交換
スペーシアESを組み込んだガラス戸

真空ガラス「スペーシア」への交換です。東京都小平市のIさまより、ご依頼いただきました。

今回は西側の窓ということもあり、結露・断熱対策だけでなく、夏の西日対策も兼ねそろえたスペーシアESを採用させていただきました。

手順を施工写真つきで詳しく解説していきます。それでは、施工例、始まりはじまりで~す。

担当店舗 窓工房 本店
施工地域 東京都 小平市 I邸
施工時間 40分/1窓あたり
内容

西側の窓のガラス交換。

日本板硝子製の真空ガラス「スペーシアES(イーエス)」を使用。

施工手順

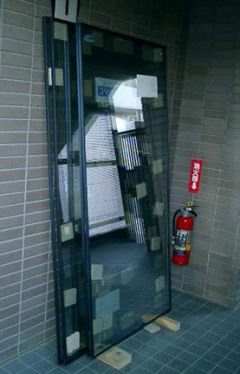

1. 真空ガラス「スペーシア」を搬入する。

01. 真空ガラス「スペーシア」を搬入する。お客様のお住まいがマンション7階ということもあり、運搬に多少の時間がかかってしまいました。

マンションのエントランス部分はオートロックであることが多く、運搬時の出入りに気を使ってしまいます。

オートロックの場合は、一旦外に出てしまうと再び自動ドアを開けるのに、お客様の部屋番号に連絡しなければなりませんからね。

エレベーター内に搬入する時も注意を払う必要があります。

2. スペーシアの組み立てをベランダで行う。

02. スペーシアの組み立てをベランダで行うマンションの場合はベランダが広いことが多いので、ベランダをお借りしてはめ代え作業を行うことがよくあります。

既存のガラス戸を取り外し、真空ガラススペーシアESをセッティングします。

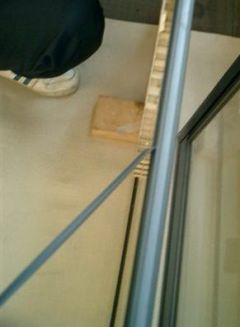

3. スペーシア専用ゴムの厚さを調整する。

03. スペーシア専用ゴムの厚さを調整する一般住宅では、サッシの開口幅が9ミリとほぼ決まっております。

マンションの場合はだいたい11~14ミリほどと若干広めに設計されております。

その差を調整するために、真空ガラス「スペーシアES」のまわりに巻かれているグレチャンの厚さを調整します。

今回の場合は開口が14ミリであったため、1枚剥ぎ取りました。

4. アルミサッシをはめ込む。

04. アルミサッシをはめ込む既存のアルミサッシを真空ガラス「スペーシアES」にはめ込みます。

この時に硬くてスペーシアESが入らない場合は、03番の工程にてグレチャンを剥ぎ取る枚数を1枚増やすことになります。

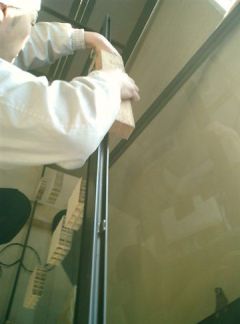

5. 角材等できっちりはめ込ませる。

05. 角材等できっちりはめ込ませる真空ガラス「スペーシアES」の周りに巻かれているグレチャンとアルミサッシを接合させます。

角材を使って、適度の力で叩きます。

6. 電動ドリルを使いビスを留める。

06. 電動ドリルを使いビスを留める4辺きっちり奥まで食い込ませることができたら、左右上下の隅をビスで留めます。

7. スペーシア入りのガラス戸を吊りこむ。

07. スペーシア入りのガラス戸を吊りこむ。真空ガラスの入ったガラス戸をはめ込みます。

8. 立てつけ調整をします。

08. 立てつけ調整をします最後に、鍵のかかり具合はどうかなどを確認します。

立てつけ調整をして完成です。
