窓枠内に障害物がある場合は、うまく逃がして交換します。

真空ガラス「スペーシア」への交換施工例
スペーシアSTに交換した窓

スペーシアSTへの入れ替え工事です。

東京都青梅市にお住まいのAさまからご依頼いただきました。

マンション5階の部屋でしたので、とても見晴らしがよかったです。

1窓のみでしたが、マンションベランダでの狭い作業、中桟付きサッシということもあり、時間が掛かりました。

エアコンのホースも逃がしたこともポイントです。

それでは、手順を施工写真つきで詳しく解説していきます。

担当店舗 窓工房 本店
施工地域 東京都 青梅市 A邸
施工時間 70分
内容

中桟付きの掃き出し窓のガラス交換。

使用したのは、日本板硝子製の真空ガラス「スペーシアST」、6.2mmです。

参考価格 \129,342 [見積もりの内訳はこちら]

施工手順

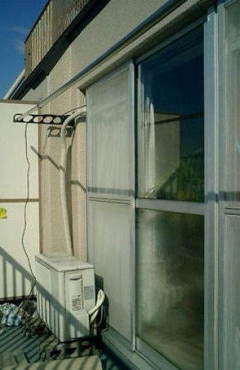

1. この窓を真空ガラスに交換します。

01. この窓を真空ガラスに交換致します。真空ガラス「スペーシアST」に交換する前の窓です。

ベランダも比較的広く、作業がしやすかったです。

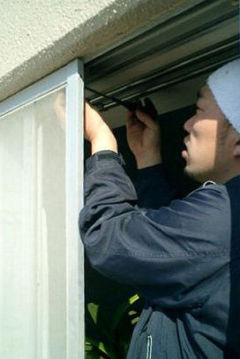

2. まずは網戸を取り外します。

02. まずは網戸を取り外しますまずは網戸を取り外します。

網戸上部の外壁が下まで垂れています。網戸がなかなか外しにくい窓です。

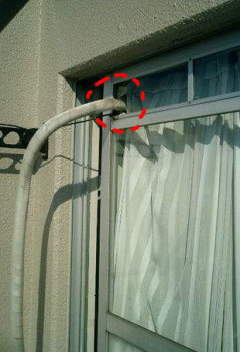

3. ここが今回の施工のポイントです。

03. ここが今回の施工のポイントです真空ガラスに交換するのに気になる点あります。

赤い丸印の部分のエアコンのホースです。

ホースがすっぽり抜けるのなら問題ないのですが、外側も室内側もホース自体が固定されています。ここが今回のポイントになります。

ガラスのまわりのアルミ枠自体をバラバラに外してから、今あるガラス戸を取り外すことになりました。

4. 今あるガラス戸を取り外します。

04. 今あるガラス戸を取り外しますガラス戸を取り外した状態です。

真空ガラス「スペーシアST」に入れ替えるということは、一度今あるガラス戸を完全に取り外します。

普段はなかなか掃除できない汚れをこの機会に取り除きます。

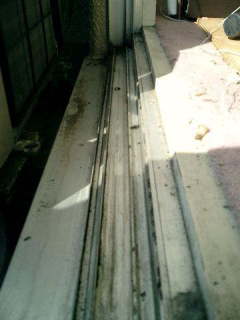

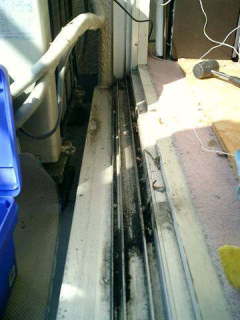

5. レールがよく動くよう掃除します。

05. レールがよく動くよう掃除しますまずはレールの部分を綺麗にします。

戸の動きを良くするためです。

6. スペーシアをはめこみます。

06. スペーシアをはめこみます真空ガラスに限らず、普段はガラス台にのせて作業をします。

ベランダでの作業では台を置くスペースを取れないことがあります。

その場合は、このようにガラス戸を横に倒し、スペーシアSTに入れ替えます。

7. 組み立て途中の状態でガラス戸を吊りこみます。

07. 組み立て途中の状態でガラス戸を吊りこみます通常の真空ガラスの交換作業では、アルミ枠に完全に固定してから、ガラス戸を吊り込みます。

今回はエアコンのホースがあるため、縦のアルミ枠を付けずに、ガラス戸を吊りこみました。

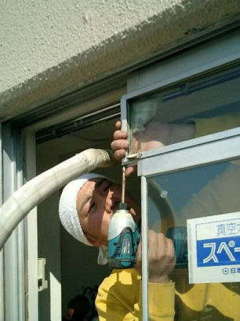

8. ホースを入れる作業の開始です。

08. ホースを入れる作業の開始ですその後、エアコンのホースを入れるための作業の開始です。

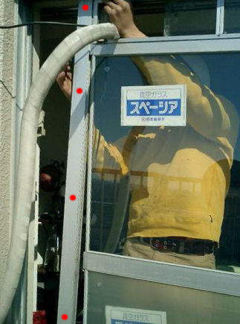

9. アルミ枠をはめこみます。

09. アルミ枠をはめこみますホースをガラス戸の中に納めた後、縦のアルミ枠(赤い点々が付いているアルミ枠)をはめ込みしまた。

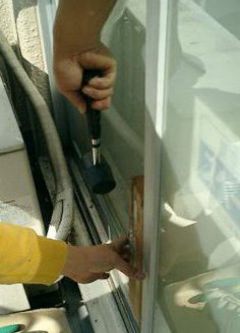

10. アルミ枠にスペーシアSTがきっちり納まるようにします。

10. ならしますゴムハンマー、木っ端等を使い、さらにきっちりとならします。

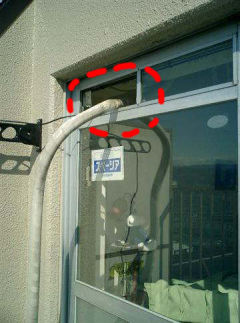

11. ホースを逃す部分の完成になります。

11. 建て付け調整をしますホースが通っている窓はこれで完成です。

12. ガラス戸の建て付け調整をします。

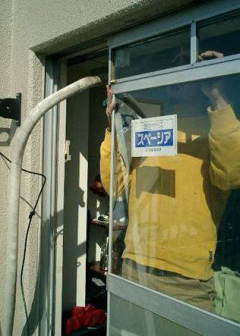

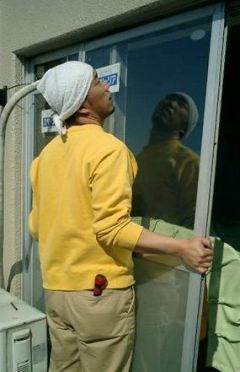

12. 建て付けを調整します真空ガラス「スペーシアST」を入れたもう一枚の窓ガラスをはめこみます。

その後たてつけ調整、戸の動き具合、鍵のかかり具合などを確認します。

これで完成になります。

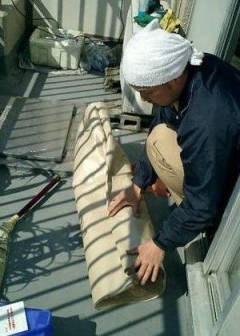

13. 最後に後片付けをします。

13. 最後に後片付けです後片付けです。これも大事な作業ですね。

今回は掃き出し窓を1窓のみご依頼戴きました。普通は一人で取替えに伺います。

ただ、ホースを逃す必要があり、完全にアルミ枠が組まれていないスペーシア入りのガラス戸をはめ込む作業がありました。

そのため、二人で施工にあたりました。

天気もよかったので作業はしやすかったです。

お見積もり価格

今回の施工のお見積もり価格は、\129,342(税込み) になります。

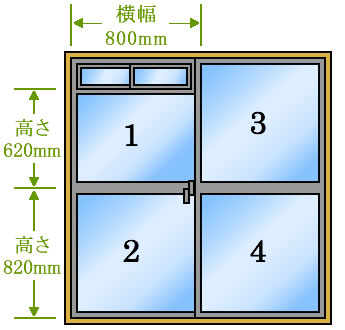

窓の種類とサイズ

引き違いタイプの中桟付き掃き出し窓です。

腰高窓:横幅813mm X 高さ810mm

※左のガラス戸の上部にある欄間窓(小窓)は交換していません。

真空ガラス「スペーシアST」の見積もりの内訳

引き違いタイプの腰高窓、2枚のガラス戸を真空ガラス「スペーシアST」に交換。

品名 面積(m) 単価 数量 金額
スペーシアST 1番
ガラスサイズ:W800 x H620 (mm)
0.4960 18,749 1 18,749
スペーシアST 2,3,4番
ガラスサイズ:W800 x H820 (mm)
0.6560 24,797 3 74,391
運搬諸経費       8,400
ガラスリサイクル料 2.464 1,552   1,552
施工費(採寸費含む)   26,250   26,250
合計(税込み)     4 \129,342

※スペーシアSTⅡの1㎡あたりの価格は37,800円(税込み)になります。
※ガラスリサイクル料の1㎡あたりの価格は630円(税込み)になります。
※2窓目以降は、1窓ごとに5,250円(税込み)の施工費が追加されます。
